Lắp biến tần cho bơm, quạt, máy nén khí

  17/02/2016

Biến tần là gì?

Biến tần là thiết bị dung để chuyển đổi điện áp hoặc dòng điện xoay chiều ở đầu vào từ một tần số này thành điện áp hoặc dòng điện có một tần số khác ở đầu ra

Bộ biến tần thường được sử dụng để điều khiển vận tốc động cơ xoay chiều theo phương pháp điều khiển tần số, theo đó tần số của lưới nguồn sẽ thay đổi thành tần số biến thiên.

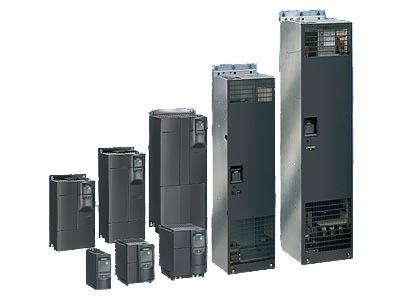

Biến tần Micromaster_440

Nguyên lí hoạt động

Đầu tiên, nguồn điện xoay chiều 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện. Nhờ vậy, hệ số công suất cosphi của hệ biến tần đều có giá trị không phụ thuộc vào tải và có giá trị ít nhất 0.96. Điện áp một chiều này được biến đổi (nghịch lưu) thành điện áp xoay chiều 3 pha đối xứng. Công đoạn này hiện nay được thực hiện thông qua hệ IGBT (transistor lưỡng cực có cổng cách ly) bằng phương pháp điều chế độ rộng xung (PWM). Nhờ tiến bộ của công nghệ vi xử lý và công nghệ bán dẫn lực hiện nay, tần số chuyển mạch xung có thể lên tới dải tần số siêu âm nhằm giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ.

Hệ thống điện áp xoay chiều 3 pha ở đầu ra có thể thay đổi giá trị biên độ và tần số vô cấp tuỳ theo bộ điều khiển. Theo lý thuyết, giữa tần số và điện áp có một quy luật nhất định tuỳ theo chế độ điều khiển. Đối với tải có mô men không đổi, tỉ số điện áp - tần số là không đổi. Tuy vậy với tải bơm và quạt, quy luật này lại là hàm bậc 4. Điện áp là hàm bậc 4 của tần số. Điều này tạo ra đặc tính mô men là hàm bậc hai của tốc độ phù hợp với yêu cầu của tải bơm/quạt do bản thân mô men cũng lại là hàm bậc hai của điện áp.

Hiệu suất chuyển đổi nguồn của các bộ biến tần rất cao vì sử dụng các bộ linh kiện bán dẫn công suất được chế tạo theo công nghệ hiện đại. Nhờ vậy, năng lượng tiêu thụ xấp xỉ bằng năng lượng yêu cầu bởi hệ thống.

Ngoài ra, biến tần ngày nay đã tích hợp rất nhiều kiểu điều khiển khác nhau phù hợp hầu hết các loại phụ tải khác nhau. Ngày nay biến tần có tích hợp cả bộ PID và thích hợp với nhiều chuẩn truyền thông khác nhau, rất phù hợp cho việc điều khiển và giám sát trong hệ thốngSCADA.



Lợi ích của việc sử dụng biến tần

Lợi ích nhìn thấy đầu tiên là tiết kiệm điện: hiệu suất chuyển đổi nguồn của các bộ biến tần rất cao vì sử dụng các bộ linh kiện bán dẫn công suất chế tạo theo công nghệ hiện đại. Chính vì vậy, năng lượng tiêu thụ cũng xấp xỉ bằng năng lượng yêu cầu của hệ thống. Qua tính toán với các dữ liệu thực tế, với các chi phí thực tế thì với một động cơ sơ cấp khoảng 100 kW, thời gian thu hồi vốn đầu tư cho một bộ biến tần là khoảng từ 3 tháng đến 6 tháng. Hiện nay ở Việt nam đã có một số xí nghiệp sử dụng máy biến tần này và đã có kết quả rõ rệt.

Khống chế được năng lượng quá trình truyền động bởi vì có thể kiểm soát được nó thông qua các chế độ bảo vệ quá tải, quá nhiệt, quá dòng, quá áp, thấp áp, lỗi mất pha, lệch pha,… của biến tần.
